Premise: An extensive survey of the popular literary resources, revealed that no information is available on the presence of uranium in Valtellina, particularly regarding the Val Vedello (Sondrio).
This booklet is designed to appeal all those whit an interest in the geology and in the mining of the Valtellina area. The language is plain yet rigorous in terms of geological and mining science.
Stratigraphy and others technicalities will not be detailed as this would exceed the scopes of this work. Interested readers are referred to the excellent geological guide published by the Italian Geological Society and the Provincial Administrations.
OROBIC ALPS ( VALTELLINA AREA):
GEOLOGY AND URANIUM DEPOSITS OF THE VAL VEDELLO.
Abstract
The zone covered by our studies is located immediately to NW of the watershed that separates the Valtellina valley from the hydrographic basin of the Seriana valley in the Bergamo province.
The geology of the Vedello valley and the neighbouring areas, has been studied carefully, thanks to the presence of the most important Italian uranium deposits.
Uraniferous mineralisations were detected in 1975 tanks an airborne gamma ray spectrometer survey and outcropping with the radiometric prospecting and geologic surveying. The area is located at northern border, of the Southalpine domain, intensely displaced and fractured, mainly consist by Palaeozoic units and it is characterized by a Permo-Carboniferous tectonic limit (uranium bearing rocks), dipping east, southeast, mediate between the Morbegno Gneisses and the ex Collio Formation (currently: Gruppo dei Laghi Gemelli = Vulcaniti del Monte Cabianca+Formazione del Pizzo del Diavolo. Lower Permian)..

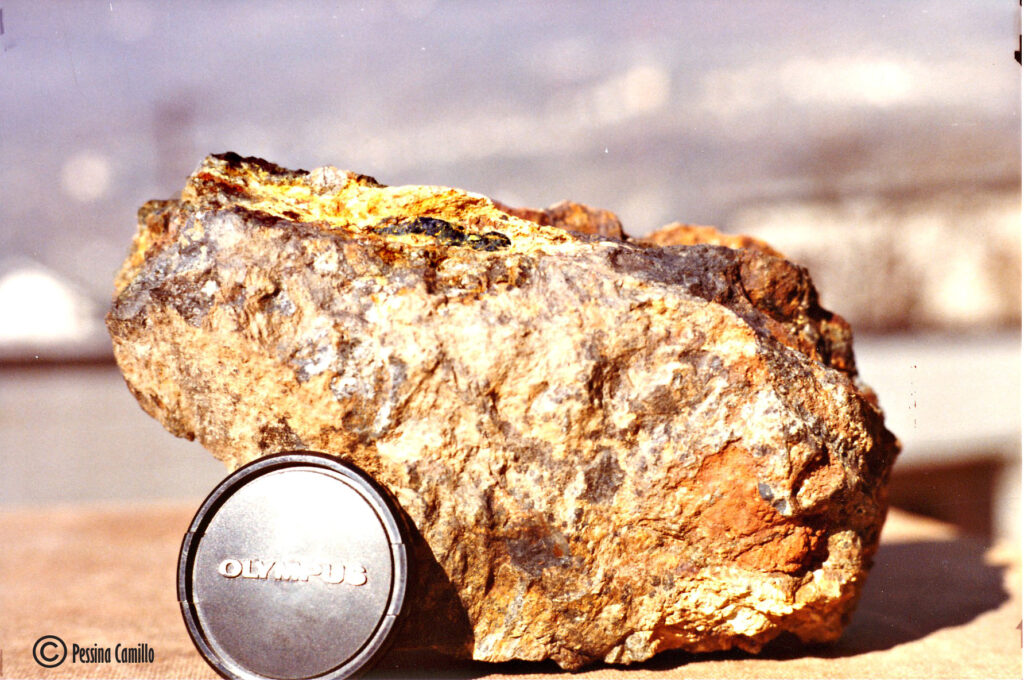

Late hercynian hydrothermal uranium occurrences, vein high angle type, located on the right slope of the Vedello Valley, are related to the band of intense mylonitization, fracturing and brecciation. Uranium bearing rocks showing uraninite, polyphasic pitchblende and brannerite, in varying ways, in association to various sulphides and carbonates.
Minor uranium ore are evident in alpine faults, east-west directed and north dipping.
The activities of search were suspended in the early eighties. The mining search, located at an elevation among the 1800 and the 2100 meters a.s.l., began in 1977, on different adits, with the excavation of tunnels and exploratory, evaluation drillings.
The partially performed mining jobs, verified the presence of uranium bearing rocks for six hundred meters deep. The possible closing or the possible enrichments eventually present more at depth were not verified. Altogether eleven kilometres of tunnels and fifty thousand meters of core drilling were performed. The presence of around six thousand tons of uranium(U3O8) of industrial grade was ascertained.
Key words: Orobic Alps, Vedello valley, mine, uranium, Permian.
Dite d’abord: Après avoir vérifié qu’au sujet uranium en Valtellina,
spécifiquement rapporté au Val Vedello (Sondrio), le plus grande d’Italie et un des plus intéressants d’Europe, il n’existe pratiquement rien dans la literature de vulgarisation qui puisse informer qui est intéressé au sujet géologique et minier de cette zone valtellinese. J’ai cru donc juste, mettre à disposition de tous ceux-là qui veulent savoir quelque chose en plus, un livret “ad l’hoc”, en cherchant d’utiliser un langage le plus simple possible mais avec un minimum de base géologique-minière. Nous n’irons pas au fond de la stratigraphie ou d’autres notions geologiques plus généraux, simplement parce que ce n’est pas le but de ce travail et parce que très mieux peuvent faire les excellents guides geologiques régionaux éditées par la Société Géologique Italienne et par l’Administrations Provinciales.
ALPES OROBIQUES VALTELLINESI:
VAL VEDELLO : GÉOLOGIE ET MINERALISATIONS URANIFERES
Résumé
La zone intéressée par nos études est mise immédiatement à NW de la ligne de partage des eaux qui sépare la Valtellina du bassin hydrographique de la Val Seriana. La géologie du Val Vedello et des ses
environnements, a été étudié soigneusement, grâce à la présence de le plus important gisement d’uranium italien.
Les minéralisatios uranifères furent repérées en 1975, dans le cadre d’une étude géologique régional, pendant une campagne de radioprospection aèroportèe(helicoptère) et, successivement, étudiées sur le terrain, avec des relèvements géologiques et prospections radiometriques de detail (compteur à
scintillation).
La place, localisée à la marge septentrionale du Sudalpin valtellinese, est constitué par roches paléozoïques intensément broyées et caractérisées par une limite tectonique permo-
carbonifère, avec pendage à l’est, sud-est, interposé entre les Gneiss de Morbegno et la
ex Formation de Collio (actuellement : Gruppo dei Laghi Gemelli = Vulcaniti del Monte Cabianca+Formazione del Pizzo del Diavolo. Lower Permian).
La bande de intense broyage et mylonitisation, qu’il émerge à la droit hydrographique du Val Vedello, contient, liées avec le cycle o r o g e n e t i q u e t a r d o – h e r c y n i e n n e, “unconformity-type” mineralisations uranifères filoniens, haut/ medium angle, d’origine hidrothermal, constitué par tourmalinites a pechblende, uraninite e brannerite, en teneurs variables, en association à sulfures et carbonates.
Mineralisations d’importance plus petite (remaniements au début de l’orogénèse alpine) sont présents en failles inverses alpins directs est-ouest et pendage nord . La recherche minière commença en 1977 avec le traçage, sur différents niveaux, de galleries, avec des forages d’exploration et d’evaluation, sur niveaux comprises entre les 1800 et les 2100 mètres s.n.m.
Les activités de recherche minière furent suspendues dans la première moitié des ans
quatre-vingts(Juin 1983). Les partiels travaux miniers executes, vérifièrent la présence de minerais d’uranium pour six-cents mètres de profondeur, sans qu’elle fût vérifiée l’éventuelle fermeture ou les possibles enrichissements présents en bas. Onze kilomètres de traçages en galeries et 50.000 mètres de forages ont été exécutés et évalué la présence de six mille tonnes d’uranium (U3O8) en teneurs industrielles.
Mots-clés: Alpes Orobiques, Val Vedello, mine, uranium, Permien.
Val Vedello – Bibliografia Geologica di riferimento – References
(1) AA.VV. (Gruppo di Prospezione) (1982). Rapporto tecnico aggiornativo sulle operazioni svolte dal luglio 1979 al dicembre 1981. AGIP Nucleare S.p.A., San Donato Milanese.
(2) Agip–AMI ESUM (1978). Esplorazione uranifera. Progetto Val Vedello. Rapporto finale. San Donato Milanese.
(3) Balocchi, P. (2012). Regime dello stress tettonico attuale della microplacca Adria (Pianura Padana-Veneta). GeoResearch Center Italy.
(4) Baratto, L., & Pessina, C.M. (1979). Rilievo geologico delle gallerie COUM. AGIP–AMI ESUM, Val Vedello.
(5) Bernasconi, A., & Gorla, L. (1980). Elaborazione geostatistica di dati geochimici dei sondaggi ‘Novazza 78. AGIP S.p.A., San Donato Milanese.
(6)[ Bernasconi, A., & Frigieri Toni, F. (1979). Analisi statistiche della vena N60°E. AGIP.
(7) Bonsignore G., Bravi C.E., Ragni U.(1970). Carta geologica del territorio della Provincia di Sondrio.
(8) Bosellini, A. (2005). Storia Geologica d’Italia. Zanichelli, Bologna.
(9) Cadel, G. (1984). Study of the formation of Uranium mineralizations in the Collio basin (Italy)– Final Report – AGIP NUCLEARE S.p.A., S. Donato Milanese.
(10) Cadel, G., D’Agnolo, M., & Meneghel, L. (1984). Polygenetism in stratiform / strata-bound Uranium deposits of the Italian Alps. Proceedings 27th Int. Geol. Congr. v.12, pp. 151-172
(11) Cadel G., (1986) – Geology and Uranium mineralization of the Collio Basin (Central Southern Alps Italy). Uranium, v. 2, pp. 215-540, Amsterdam.
(12) Cadel, G., Fuchs, Y., & Meneghel, L.(1987). Uranium mineralization associated with the evolution of a Permo-Carboniferous volcanic fields. Example from Novazza and Val Vedello(Northen Italy). Uranium vol.3, pp. 407-421, Amsterdam.
(13) Cadel, G., Cosi, M., Pennacchioni, G., & Spalla, M.I. (1996). A new map of the Permo-Carboniferous cover and Variscan basement, Central Orobic Alps, Southern Alps-Italy: structural and stratigraphical data. Memorie di Scienze Geologiche, 48:1-53
(14) Casati P., Gnaccolini M., (1967). Geologia delle Alpi Orobie occidentali. Riv. It. Paleontol. Stratigr., v. 73, pp. 25-162, Milano.
(15) Cassinari, G. (1959). Relazione geologico-radiometrica sul permesso di ricerca Cima di Bani. SOMIREN S.p.A.
(16) Cassinari, G. (1960). Relazione sui lavori minerari eseguiti a Novazza fino al 31/1/1960. SOMIREN S.p.A.
(17) Cassinis G., Dal Piaz G. V., Eusebio A., Gosso G., Martinotti G., Massari F., Milano P.F., Pennacchioni G., Perello M., Pessina CM., Roman E., Spalla M.I., Tosetto S. and Zerbato M., (1986) – Report on a structural and sedimentological analysis in the Uranium province of the Orobic Alps, Italy. Uranium, v. 2, pp. 241-260, Amsterdam.
(18) Clemente, G.F. et al. (1985). Indagini ambientali pre-operative per Novazza e Val Vedello. ENEA, Roma.
(19) Comunità Montana Valtellina, (1982) – Indagine Ambientale sul Bacino idrografico del T. Venina (Alpi Centrali). Coordinatore: G. Pasquaré. Finanziamento Agip/Eni.
(20) D’Agnolo, M., & Turchi, A. (1963). Lavori di ricerca mineraria nell’Alta Val Seriana. SOMIREN S.p.A.
(21) D’Agnolo, M. (1966). Il giacimento uranifero di Novazza. Atti Symp. Int. Giacim. Minerari delle Alpi.
(22) De Sitter L.U. and De Sitter-Koomans CM., (1949) – Geology of the Bergamasc Alps, Lombardia, Italy. Leid. Geol. Meded., v. 14, pp. 1-257, Leiden.
(23) De Vivo, B., Ippolito, F., Capaldi, G., & Simpson, P.R. (eds.). Uranium deposits in Italy.
(24) Dozy J.J., 1935 – Die Geologie der Catena Orobica zwischen Corno Stella und Pizzo del Diavolo di Tenda. Leid. Geol. Meded., v. 6, pp. 133-230, Leiden.
(25) Federico, P. (1974). Ricerche di uranio eseguite dall’ENI in Val Seriana (Bergamo) – L’Industria Mineraria, serie II, anno XXV, n5, pp.195-209, Roma.
(26) Forcella, F. (2002). Thrust orobici. In Carta Geologica della Provincia di Bergamo.
(27) Forcella, F. (2002). Paleogeografia del Permiano. In Carta Geologica della Provincia di Bergamo.
(28) Forcella, F. (2002). Unità metamorfiche del Basamento Sudalpino. In Carta Geologica della Provincia di Bergamo.
(29) Frigieri Toni, F. (1984). Note sulla valutazione quantitativa del giacimento di Novazza. AGIP.
(30) Geomineraria Italiana S.r.l. (1982). Rilievo stratigrafico, petrografico e strutturale. Consult. for AGIP Nucleare.
(31) Geomineraria Italiana S.r.l., (1983). Rilievo geologico-strutturale dell’area Val Caronno, Val Armisa e Circo di Coca. Unpubl. Consult. Report for AgipNucleare.
(32) Gosso, G. et al. (2012). Note illustrative della Carta geologica d’Italia, Foglio 57 Malonno. APAT.
(33) Locchi S. (2021/2022).The post Variscan evolutivo of the Central Southern Alps: Insights from synchronous fault activity, hydrothermalism and magmatism in the Orobic and Collio Basins. PhD in: Chemical, Geological and Environmental Sciences. Academic year 2021/2022. Scuola di Dottorato, Università degli Studi di Milano-Bicocca.
(34) Locchi S., Zanchetta S., Moroni M., Zanchi A., (2021). Interaction between low-angle normal faults and hydrothermal circulation during Early Permian extensional tectonic in the central Southern Alps, N Italy. EGU General Assembly 2021, EGU 21-3891. https://doi.org/10.5194/egusp here-egu21-3891
(35)Locchi S., Zanchetta S., Zanchi A. (2022). Evidence of Early Permian extension during the post‑Variscan evolution of the central Southern Alps (N Italy). International Journal of Earth Sciences.
(36) Milano P.F., Pennacchioni G. and Spalla M.I.,(1988). Alpine and pre-Alpine tectonics in the Central Orobic Alps (Southern Alps). Eclog. Geol. Helv., v. 81, pp. 273-293, Basel.
(37) Muttoni, G., Kent, D.V., Garzanti, E., Brack, P., Abrahamsen, N., & Gaetani, M. (2003). The Great Pangea Controversy. EPSL 215.
(38) Metzeltin, S. (1978). Guida al rilevamento geologico di aree vulcaniche. Ed. COP.T.E.
(39) Mittempergher, M. (1966). Le mineralizzazioni ad uranio delle Alpi italiane. Atti Symp. Int. Giacim. Minerari.
(40) Mittempergher, M. (1972). Le ricerche per uranio in Italia: risultati conseguiti e prospettive – Notiziario del C.N.E.N., anno 18, n.4, pp. 25-39, Roma.
(41) Origoni Giobbi, E., Bernasconi, A., & Ravagnani, D. (1981). Petrologic and metallogenic investigations on the Collio Formation of the Novazza uranium mine, Bergamasc Alps (Italy) -Rendiconti Soc. It. Min. Petr., v.38 (1), pp.293-305, Trento.
(42) Pessina, C.M. (1982). Rilievo strutturale della Val Vedello. AGIP Nucleare unpubl. internal report, Milano.
(43) Pessina, C.M., Bulf, L., & Spini, G. (1984). Analisi costi della ricerca mineraria Val Vedello 1976–1983. AGIP Nucleare unpubl. internal report, Milano.
(44) Pessina, C.M. (2005). Alpi Orobie Valtellinesi : Geologia e mineralizzazioni uranifere di Val Vedello. Unpubl. report, Bergamo.
(45) Pessina, C.M. (2011). Pizzo Gro Fault. www.valVedello.it
Pessina, C.M. (2011). Val Vedello Uranium Ore Deposit Geology. www.valVedello.it
(47) Provincia di Bergamo, CNR, Università degli Studi di Milano Bicocca, Università degli studi di Milano, (2002). Carta geologica della Provincia di Bergamo
(48) Ravagnani, D. (1974). I giacimenti uraniferi italiani. Gruppo Mineralogico Lombardo. Museo Civ. St. Nat., Milano.
(49) Ravagnani, D., & Bolognini, A.(1977). Nuovo rilievo geologico e radiometrico dell’area di Novazza. AGIP AMI – ESUM., S. Donato Milanese..
(50) Ravagnani, D., & Bernasconi, A. (1979). Campagna di sondaggi Novazza ’78. Nuove conoscenze stratigrafiche e petrografiche sulle parti basali della Serie di Collio nell’area di Novazza – AGIP S.p.A., SIMUR S.pA.., S. Donato Milanese.
(51) Ravagnani, D. (1980). Il giacimento uranifero di Novazza. AGIP S.p.A. – SIMUR S.p.A., S.Donato Milanese.
(52) Ravagnani, D. (1994). Le risorse naturali: i minerali e le rocce: Uranio – in “Storia economica e sociale di Bergamo”: vol.1 – I caratteri originali della Bergamasca – FONDAZIONE PER LA STORIA ECONOMICA E SOCIALE DI BERGAMO.
(53) Ravagnani, D. (2017). Uranio Amore mio. Volume stampato in proprio, in tiratura limitata. Volume non commerciabile.
(54) Serpelloni, E. (2008). Cinematica della Microplacca Adriatica. Regione Veneto.
(55) Servizio Geologico d’Italia (1970). Carta Geologica d’Italia – Foglio 18, Sondrio. Scala 1:100.000. E.I.R.A-Firenze
(56)Slack, J.F., Passchier, C.W., & Zhang, J.S. (1996). Metasomatic tourmalinite formation along basement-cover decollements, Orobic Alps. Italy. Schweiz Mineral Petrogr Mitt 76:193–207
(57) Taddei, B., & Garelli, C. (1974). Lavori di ricerca nella zona di Novazza 1970–1973. unpubl. internal report, AGIP S.p.A.
(58) Tedesco, C. (1984). Uranium deposits in Italy. Uranium Geochemistry series.
(59) Tedesco, C., & Gonfalini, M. (1978). Studio distribuzione di alcuni elementi alla periferia delle mineralizzazioni uranifere dell’area di Gromo. unpubl. internal report, AGIP S.p.A., San Donato milanese
(60) Zanchetta S, Locchi S, Carminati G, Mancuso M, Montemagni C, Zanchi A. (2022) – Metasomatism by Boron-Rich Fluids along Permian Low-Angle Normal Faults (Central Southern Alps, N Italy). Minerals 12(4):404
(61) Zanchi, A., Zanchetta, S., Berio, L., Berra, F., & Felletti, F. (2019). Low-angle normal faults record Early Permian extensional tectonicsin the Orobic Basin (Southern Alps, N Italy). Italian Journal of Geosciences.
(62) Zanchi A, Locchi S and Zanchetta S (2021). Early Permian syndepositional tectonics in the Orobic Basin, Southern Alps, Italy, EGU General Assembly 2021, online, 19–30 Apr 2021, EGU21-8056,
(63) Zanoni, D., Spalla, M.I., & Gosso, G. (2010). Vestiges of lost tectonic units in Permian conglomerates. Geological Magazine.
(64) Zhang J.S., Passchier C.W., Slack J.F., Fliervoet T.F. and De Boorder H, (1994) . Cryptocrystalline permian tourmalinites of possible metasomatic origin in the Orobic Alps, Northern Italy. Econ. Geol., v. 89, pp. 391-396, El Paso.
